定制浸入式Y型光纤液体吸收测量 |
|
典型的浸入式光纤光谱测量系统 |

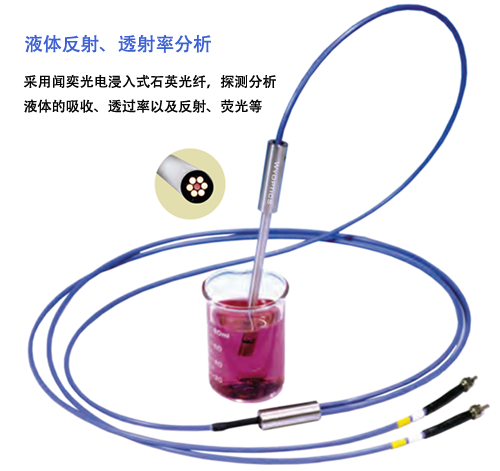

可变光程的透射式浸入型探头
可变光程的透射式浸入探头可以用于在线测量液体吸收率已经荧光/反射测量。这个外径为1/4英寸探头的光程可以由用户在0.5 mm到10 mm范围内设置,因此对于高吸收率或低吸收率液体是极其通用的。只要把探头末端浸入液体中就可以进行测量了。光源的光通过一个标准SMA905接头可以耦合进由6根光纤组成的光纤束,然后一直传导到探头末端,经过探头前端的保护紫外铝镜反射。反射回来的光进入第7根探测光纤, 该光纤会把探测到的数据通过SMA905接头传导进光谱仪中。为了使探头的探测效率最高,在探头末端的探测光纤被放置在照明光纤的中间。所有的光纤束都装在一段可弯曲的不锈钢套管里。在探头中部的金属部分里光纤束被分成两部分,经过分束器分别连接到光谱仪和光源。
|
|
|
|
|
|
|
