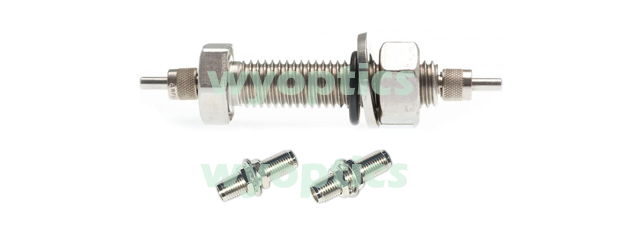

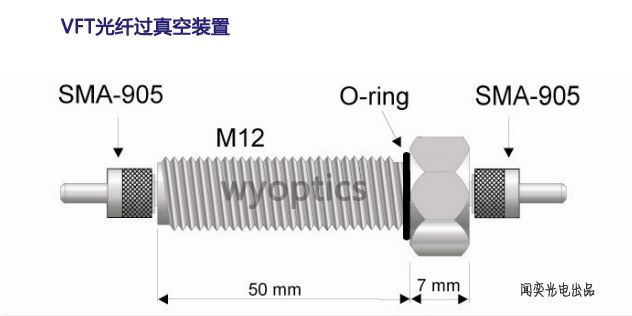

上海闻奕光电科技有限公司的VFT光纤过真空装置是用来连接真空室内的光纤的,如等离子体的监控。真空通管包括一个带Viton型密封圈的M12螺丝和2个SMA光纤接头,可以方便的和光纤探头连接(需要额外订购两个SMA905光纤适配器)。由多种型号的真空通管与所有芯经的光纤匹配,从50um到1000um,而且分别有UV200~1100nm和IR400~2500nm波长型号。
VFT真空通管概述

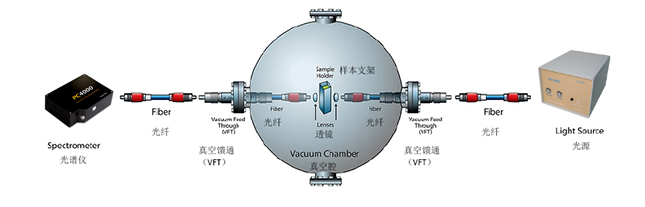

闻奕光电提供的VFT光纤过真空装置可以将光导入或导出真空室,以进行超高真空的应用场合,例如半导体处理的光学监测和薄膜吸附的最终检测。
在隔空箱中和高压应用场合下有较好的表现,真空度高达最大10 -7² mbar ,操作温度高达300 °C,真空室壁厚5-40 mm,玻璃或金属封口光纤使性能表现提高,VFT光纤过真空装置使用牢固的金属-玻璃封口胶,使VFT在超高真空应用场合的表现得到提高。
VFT光纤过真空装置除了在半导体和薄膜处理方面的应用,还是环境检测、药物学处理和光学涂层生产的理想工具。它还可以应用在分子束外延和化学物理的蒸汽吸附方面,可以作为配合隔空箱、手套箱和中压装置的性能优异的通管。
VFT光纤过真空装置的高压与低压面的终端可与SMA905连接器相连接,可以简单地与闻奕光电的光纤、光源、配件共同使用,以及本公司的光谱仪等光学设备。
VFT光纤过真空装置可以旋入真空样品室上的一个M12外螺纹的孔,或可以用预备好的螺帽和垫圈旋入一个光滑的孔。装配过程非常简单,只需通过一个SMA905光纤适配器把光纤和VFT通管连接起来即可。在样品室的低压面,我们建议用户选配金属硬壳的石英光纤配套。
VFT光纤过真空装置的光纤直径有50μm、100μm、200μm、400μm、600μm和1000 μm可选;波长可选UV200~1100nm和IR400~2500nm,可选配SMA905或者FC接头。

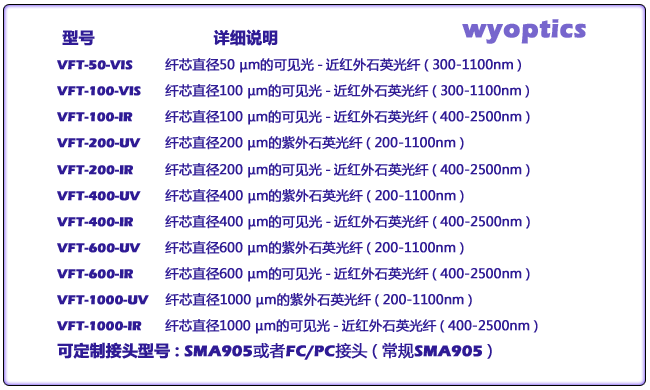

订购选型 型号 说明 VFT-50-VIS 纤芯直径50 µm的可见光-近红外石英光纤(300-1100nm) VFT-100-VIS 纤芯直径100 µm的可见光-近红外石英光纤(300-1100nm) VFT-100-IR 纤芯直径100 µm的可见光-近红外石英光纤(400-2500nm) VFT-200-UV 纤芯直径200 µm的紫外石英光纤(200-1100nm) VFT-200-IR 纤芯直径200 µm的可见光-近红外石英光纤(400-2500nm) VFT-400-UV 纤芯直径400 µm的紫外石英光纤(200-1100nm) VFT-400-IR 纤芯直径400 µm的可见光-近红外石英光纤(400-2500nm) VFT-600-UV 纤芯直径600 µm的紫外石英光纤(200-1100nm) VFT-600-IR 纤芯直径600 µm的可见光-近红外石英光纤(400-2500nm) VFT-1000-UV 纤芯直径1000 µm的紫外石英光纤(200-1100nm) VFT-1000-IR 纤芯直径1000 µm的可见光-近红外石英光纤(400-2500nm) 选件 使用温度范围 -30°~+200°(HT高温可达到300°) SMA适配器 SMA905适配器,每个过真空装置需要配2只
选配配件

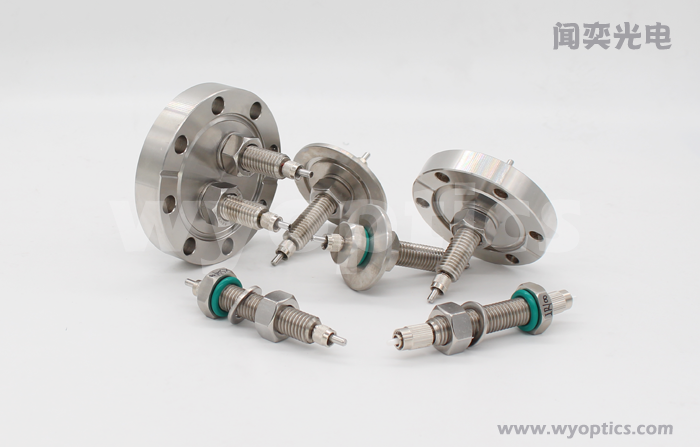

VFT光纤过真空装置可以定制配套的真空法兰盘,如KF16、KF25、KF40等
--------------------------
