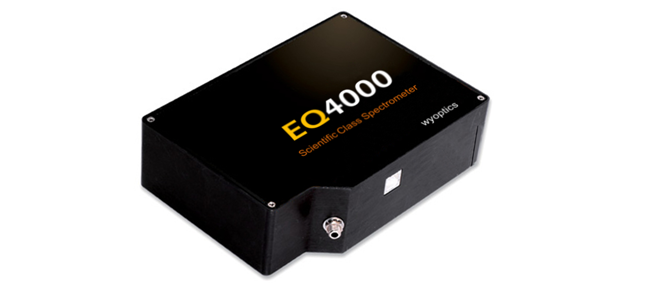

闻奕光电的EQ4000是一款高分辨光谱仪,采用了高分辨光学平台,适用于要求精细光谱分辨的场合。
EQ4000高分辨光谱仪采用100 mm的焦距和0.11的数值孔径组合可以使光谱仪在不增大自身体积的情况下达到分辨率与灵敏度的平衡,能够提供最高0.10nm的光学分辨率,为激光表征、气体吸收测量和等离子分析等应用提供光谱测量。
EQ4000高分辨光谱仪具有高分辨率技术,可搭配提供我公司生产的低成本光纤,可提供免费试用服务,批量购买更加便宜。

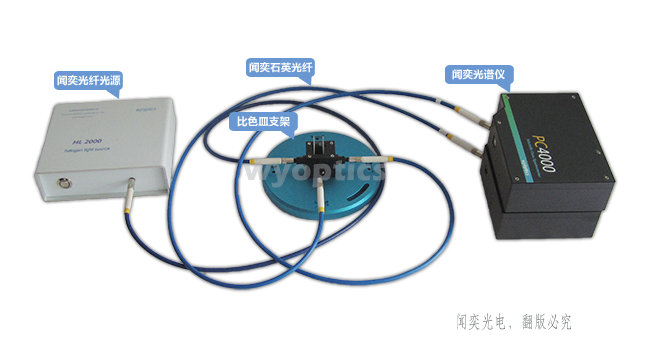

EQ4000光纤光谱仪 机械参数 项目 值 尺寸(mm) 115*158*46.5 重量 (g) 600 探测器参数 项目 值 探测器 TCD1304DG 线阵CCD阵列 探测器响应范围(nm) 300-1100 有效像素 3648 像素尺寸(µm) 8×200 A/D分辨率 16 bit 光响应非均匀性 1%(最大) 灵敏度 (V/lx·s) 130 photons/count at 400 nm; 60 photons/count at 600 nm 光学系统参数 项目 值 光学系统 F/4, f/4, 对称交叉光路 焦距(mm) 100 mm 狭缝尺寸 (µm) 5, 10, 25, 50, 100,200等,或者无狭缝(定制) 光栅 各种不同参数的同闪耀波长的刻划光栅或全息光栅(可定制) 柱面镜s 可选件 消二级光谱滤光片 带通或长波通滤光片以消除二级光谱 光纤及其连接接口 NA 0.22, SMA905 光谱参数 项目 值 光谱波长测试范围 依赖光栅选择,200~1100nm 光谱分辨率(nm) ~0.035-8.4 nm FWHM (由光栅常数、狭缝宽以及探测器型号等决定) SNR 300:01:00 (全量程范围) 波长容差 About ±0.2 积分时间 1毫秒至2秒 动态范围 300 杂散光 <0.05% at 600 nm; <0.10% at 435 nm 矫正线性度: >99.8% 电学参数 项目 值 功耗 300 mA×5 V DC 数据传输速率 全光谱通过USB2.0接口读入内存时间3.0 ms 计算机配置 操作系统 Windows /XP(32位) 数据传输接口 USB 2.0 (480Mbps), 与USB 1.1兼容 预配置好系统参数 部件名称 定制部件参数 备注 狭缝 宽度(µm) 10, 20, 50, 100等 光栅 线对数(L/mm) 300,400,500, 600, 800,1200, 1800 光谱响应范围(nm) 200-1100 (用户定义,对600线对/mm光栅,其光谱响应范围约为650nm) 光纤 芯径(µm) 9, 50, 200, 400, 600,1000等 光谱响应范围(nm) 200~2500 外保护层 正常或增强护套 接口类型 SMA 905(标准)或FC, TA,TB等 探测器 型号 Toshiba TCD1304 柱面镜s 选配件 增强系统光能收集率 可选部件 部件名称 备注 光源 用于宽光谱响应范围的测量或波长校准,如卤钨灯,氘灯或汞氩灯光源 积分球 用于实现光源匀光输出 反射率测量附件 用于反射光谱测量的附件,如标准反射标准白板、铝镜以及微型反射平台、特制夹具等 透射率测量附件 用于透射光谱测量的附件,如样品夹持器透射支架以及各种比色皿支架、流通样品池等 荧光激发光测量附件 用于荧光激发光测量的附件,如4通比色皿支架等 包装列表 部件名称 数量 Wyoptics微型光谱仪 EQ4000 带SMA905接口光纤 选配 USB数据线 1 软件以及开发包SDK光盘 1
· 1、高分辨光学平台,在不增大光谱仪自身体积情况下达到分辨率与灵敏度的平衡;
· 2、全谱段技术,使用可变闪耀光栅,解决了宽谱段效率均衡与高阶干扰的问题,最宽谱段覆盖范围达300-1100 nm;
· 3、超高分辨率,提供最高0.1nm光学分辨率;
· 4、高速控制技术,能在1ms内设定新的积分时间,节省用于光谱仪控制的时间;
· 5、标志位技术,随时可查询光谱仪采谱完成状态,随时打断重新采集,不需长时间等待;
· 6、底层调用技术,支持系统集成开发,方便用户更快速地开发光谱仪应用程序。
